В эпоху передового производства и Индустрии 4,0 стремление к высокоточному машиностроению, изготовлению сложных компонентов и операционной эффективности привело к быстрому внедрению технологий многоосевой лазерной резки. Среди них 5-осевая лазерная резка является вершиной технологических инноваций, переопределяющих границы обработки материалов в высокоточных секторах. В отличие от обычных 2D / 3D лазерных резаков, ограниченных линейным движением, 5-осевые системы интегрируют три линейные оси (X, Y, Z) с двумя осями вращения (обычно A и B или A и C), что обеспечивает одновременное разнонаправленное движение лазерной режущей головки по отношению к обрабатываемой детали. Эта кинематическая гибкость позволяет производителям решать сложные 3D-геометрии, асимметричные контуры и скошенные края, которые ранее были недоступными или неподъемными с помощью традиционных методов резки.


Эта статья обеспечивает техническое глубокое погружение в основные преимущества 5-осевойлазерной резки, подчеркивая их технологическую уникальность, поддающиеся количественному измерению преимущества в производительности и отраслевые ценностные предложения. Этот анализ, предназначенный для инженеров-технологов, менеджеров по производству и специалистов по закупкам технологий, дает заинтересованным сторонам полезную информацию для оценки стратегического влияния внедрения этого передового решения для резки.





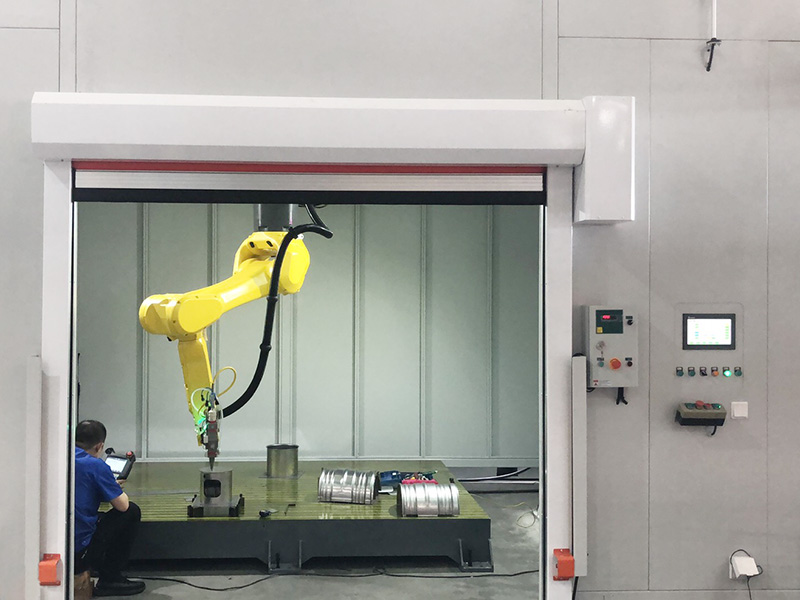

Чтобы контекстуализировать их преимущества, важно сначала уточнить техническую конфигурацию 5-осевых систем лазерной резки:

- Линейные оси (X, Y, Z): Возможность перемещения вдоль горизонтальной (X), поперечной (Y) и вертикальной (Z) плоскостей, обеспечивающая базовое позиционное управление режущей головкой.

- Вращающиеся оси (A, B / C): ось A обычно вращает заготовку или режущую головку вокруг оси X (наклон), а ось B / C вращается вокруг оси Y / Z (поворот), с диапазонами углового перемещения от ± 90 ° до ± 120 ° в зависимости от конструкции системы.

Синхронная кинематика: передовые контроллеры с ЧПУ (например, Siemens Sinumerik, Fanuc 31i-B5) координируют все пять осей в режиме реального времени, обеспечивая точное управление траекторией даже во время высокоскоростной резки сложных трехмерных поверхностей.

- Совместимость с лазерным источником: большинство 5-осевых систем интегрируют волоконные лазеры (1-15 кВт) для обработки металла, с CO₂ лазерами (1-6 кВт) для неметаллических материалов, используя параметры качества луча (м2 < 1,1 для волоконных лазеров) для поддержания точности резки по всем осям.





1. Непревзойденная точность и размерная точность для сложных геометрий

5-осевые лазерные станки обеспечивают лучшую в отрасли точность, которая отвечает самым строгим требованиям к допускам в приложениях с высокой критичностью:

- Точность позиционирования: обеспечивает допуски по размерам ± 0,01 ± 0,05 мм и повторяемость ± 0,05 ± 0,02 мм, превосходя трехосные системы (обычно допуск ± 0,1 мм) в 2-5 раз. Это критично для аэрокосмических компонентов (например, турбинных лопаток, панелей фюзеляжа самолетов) и медицинских имплантатов (например, титановых костных пластин), где даже микроотклонения могут снизить производительность.

- Минимальное тепловое искажение: способность ориентировать лазерный луч перпендикулярно режущей поверхности во всех точках уменьшает накопление тепла, ограничивая зону термического влияния (HAZ) до < 0,1 мм для тонких материалов (≤ 3 мм) и < 0,5 мм для толстых металлов (≤ 20 мм). Это сохраняет целостность материала и устраняет необходимость постобработки (например, шлифовки, удаления заусенцев), характерной для 3-осевой резки.

- Последовательная коническая резка: обеспечивает точные углы скоса (0-60 °) и составные скосы по сложным контурам, исключая необходимость вторичных операций обработки. Например, в автомобильных выхлопных системах 5-осевая резка позволяет получить готовые к сварке скошенные края за один проход, сокращая время цикла на 40-60% по сравнению с 3-осевой резкой с последующим фрезерованием.

- Сокращение отходов материала: высокоточное планирование пути и программное обеспечение для оптимизации гнезда минимизируют потери керфа (ширина керфа до 0,1 мм для волоконных лазеров) и лома материалов, снижая количество отходов с 10-15% (3-осевые системы) до 3-5% в массовом производстве.



2. Универсальность в обработке сложных 3D-геометрий и совместимость с несколькими материалами

Кинематическая гибкость 5-осевых систем открывает беспрецедентную универсальность при обработке различных форм и типов материалов:

- 3D-контурная резка: способна обрабатывать асимметричные компоненты, подрезы, изогнутые поверхности и геометрию свободной формы (например, корпуса аэрокосмических двигателей, конструкции автомобильных кузовов в белом цвете) без изменения положения заготовки. Это устраняет необходимость в нестандартных креплениях и множественных настройках, сокращая время изготовления сложных деталей на 30-50%.

- Широкая совместимость материалов: эффективно обрабатывает широкий спектр материалов, включая:

Металлы: углеродистая сталь (0,1-30 мм), нержавеющая сталь (0,1-25 мм), алюминиевые сплавы (0,5-20 мм), титан (0,5-15 мм) и высокопрочные сплавы (инконель, хастеллой), используемые в экстремальных условиях.

- Композиты: полимеры, армированные углеродным волокном (CFRP), полимеры, армированные стекловолокном (GFRP), и композиты из арамидного волокна с оптимизированными параметрами лазера для предотвращения расслоения и повреждения волокон.

Неметаллы: инженерные пластмассы (PC, ABS, PEEK), керамика и древесные материалы (для специализированных промышленных применений) с использованием лазерных источников CO₂ для точной абляции.

Быстрое программирование с помощью интеграции CAD / CAM (например, SolidWorks, AutoCAD) и автономных инструментов моделирования позволяет быстро переключаться между вариантами продукта, делая 5-осевые системы идеальными для индивидуального изготовления, прототипирования и мелкосерийного производства (10-1000 единиц).



3. Повышенная операционная эффективность и пропускная способность

5-осевые лазерные станки обеспечивают количественное повышение эффективности, что напрямую влияет на масштабируемость производства и экономическую эффективность:

- Сокращение времени установки и цикла: устраняет множественные изменения положения заготовки и приспособления (общие для 3-осевых систем), сокращая время установки на деталь с часов до минут. Например, 5-осевая система может завершить сложный аэрокосмический компонент за 1-2 часа по сравнению с 4-6 часами с 3-осевой резкой и вторичными операциями.

- Высокие скорости резки: 5-осевые системы с волоконным лазером достигают скорости резки 3-5 м / мин для 10 мм нержавеющей стали и 5-8 м / мин для 3 мм алюминия, опережая 3-осевые системы на 20-30% при сохранении точности. Мощные модели (10-15 кВт) дополнительно увеличивают пропускную способность для толстых материалов.

- Интеграция автоматизации: Бесшовная интеграция с автоматизированными системами обработки материалов (конвейеры, роботизированные погрузчики / разгрузчики), машинным зрением для выравнивания деталей и системами управления производством (MES) для мониторинга производства в режиме реального времени. Это обеспечивает производство без освещения, круглосуточную работу и увеличение пропускной способности на 50-100% в условиях большого объема.

Автоматизированное планирование пути, мониторинг процесса в реальном времени и функции самодиагностики минимизируют вмешательство оператора, снижая затраты на рабочую силу на 40-70% по сравнению с ручными или полуавтоматическими процессами резки.



4. Превосходное качество части и уменьшенная постобработка

Точность и контролируемая среда резки 5-осевых лазерных систем обеспечивают готовые детали с исключительным качеством поверхности и структурной целостностью:

- Плавная обрезка кромок: Производит отделку кромок со значениями Ra 0,8-3,2 мкм, устраняя необходимость шлифовки, шлифования или снятия заусенцев в большинстве применений. Это имеет решающее значение для медицинских устройств и аэрокосмических компонентов, где шероховатость поверхности может повлиять на биосовместимость или аэродинамические характеристики.

- Исключенная вторичная обработка: резка скоса, сверление отверстий и контурная обработка выполняются в одной установке, что устраняет необходимость вторичных операций (например, фрезерование, сверление, подготовка сварки). Это сокращает время выполнения, снижает производственные затраты и сводит к минимуму риск размерных ошибок от нескольких этапов обработки.

- Стабильное качество массового производства: расширенные функции управления технологическим процессом (например, адаптивная настройка мощности лазера, мониторинг положения фокуса) обеспечивают равномерное качество резки на тысячах деталей, снижая частоту дефектов до < 0,1% - значительное улучшение по сравнению с 3-осевыми системами (1-3%) и ручная резка (5-10%).



5. Повышенная безопасность и эксплуатационная надежность

Современные 5-осевые лазерные станки для резки включают в себя передовые функции безопасности и надежные элементы конструкции для обеспечения безопасности на рабочем месте и долгосрочной стабильности работы:

- Соответствие лазерной безопасности: соответствует международным стандартам безопасности (EN 60825, ANSI Z136.1) с закрытыми режущими камерами, блокированными входными дверями и занавесками лазерной безопасности (лазерная защита класса 4). Системы контроля мощности лазера в реальном времени и системы автоматического отключения предотвращают случайное воздействие.

- Стабильность процесса: Жесткие рамы машин (чугунные или сварные) с технологией демпфирования вибрации минимизируют отклонение при высокоскоростной резке, обеспечивая постоянную точность при длительной работе. Сервоприводные оси с энкодерами высокого разрешения (разрешение 1 мкм) повышают надежность управления движением.

- Возможности прогнозного обслуживания: интегрированные датчики IoT контролируют ключевые компоненты (лазерный источник, режущая головка, серводвигатели) на предмет износа и ухудшения производительности. Программное обеспечение прогнозного обслуживания (например, Trumpf Condition Monitoring, Bystronic ByVision) предупреждает операторов о потенциальных проблемах, сокращая незапланированные простои на 25-40%.



6. Долгосрочная эффективность затрат и ROI

Хотя первоначальные капиталовложения в 5-осевые лазерные станки (обычно 300 000-1,5 миллиона долларов) выше, чем в 3-осевые системы (100 000-500 000 долларов), долгосрочные экономические выгоды обеспечивают убедительную рентабельность инвестиций:

Снижение совокупной стоимости владения (TCO): снижение затрат на рабочую силу, минимизация отходов материалов и отказ от вторичных операций снижают TCO на 20-30% в течение 5-летнего срока службы.

Быстрая рентабельность инвестиций: производители крупных объемов обычно достигают рентабельности инвестиций в течение 1,5-3 лет, в то время как специализированные секторы (аэрокосмическая промышленность, медицина) с высокодоходными компонентами могут получить рентабельность инвестиций всего за 1 год.

Энергоэффективность: Волоконные лазерные 5-осевые системы потребляют на 25-30% меньше энергии, чем трехосевые системы на основе CO2, с electrical-to-optical эффективностью преобразования 25-30% (против 10-15% для CO₂ лазеров), что снижает эксплуатационные затраты энергии.

- Долговечность активов: срок службы лазерных источников (волоконных лазеров) составляет 100 000 рабочих часов (по сравнению с 20 000-30 000 часов для CO₂-лазеров), что сводит к минимуму затраты на замену и время простоя.





5-осевые лазерные станки предназначены для решения уникальных задач высокоточных отраслей промышленности:

- Аэрокосмическая промышленность: изготовление лопаток турбин, корпусов двигателей, ребер крыльев и композитных компонентов с жесткими допусками (± 0,02 мм) и сложной трехмерной геометрией. Снижает вес компонентов самолета за счет оптимизации использования материалов, повышения эффективности использования топлива.

- Автомобилестроение: производство конструкций кузова в белом цвете, выхлопных систем, компонентов подвески и корпусов аккумуляторов электромобилей (EV). Позволяет облегчать вес высокопрочным алюминием и передовыми сталями, снижая вес автомобиля на 10-15%.

- Медицинские устройства: резка хирургических инструментов, имплантируемых компонентов (титановых тазобедренных имплантатов, стентов из нержавеющей стали) и отделка деталей с помощью 3D-печати. Обеспечивает биосовместимость за счет гладких краев и минимального загрязнения материала.

- Инструмент и штамповка: изготовление сложных штампов, пресс-форм и креплений с точными полостями и скошенными краями. Сокращает время производства инструмента на 40-60% по сравнению с традиционной механической обработкой.

- Возобновляемая энергия: резка компонентов ветряных турбин (деталей коробки передач, лопастей ротора), рам солнечных панелей и биполярных пластин водородных топливных элементов. Обеспечивает эффективную обработку крупногабаритных толстостенных компонентов.
